取扱いメーカーのご紹介　～マイクロテック・ラボラトリー～

MTLlogo

マイクロテック・ラボラトリー（MTL）は、ロータリーエンコーダ専業メーカならではの強みを生かした、特徴的なダイレクトドライブモータ（DDモータ）の開発・製造・販売を行っています。

ナラサキ産業はMTLと協業し、他社にはない同社製品の特徴を生かした提案を実施し、お客様の持つ課題解決に貢献します。

カタログ・お問合せはこちら

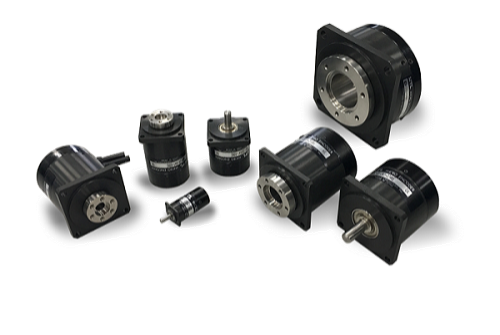

DDM6

MTL製ダイレクトドライブモータの特徴とメリット

Highpower
高トルク

従来のACサーボモータと比較して

約５倍のトルク密度

small
超小型

従来のDDモータと比較して

世界最小クラス

hollowshaft3
中空軸（中空モータ）

サーボモータ業界トップクラスの

中空率35％

高トルク・超小型・中空軸の３つの特徴から、装置の省スペース化や高精度化が可能です！

ダイレクトドライブモータ　製品ラインナップ

【 µDD Motor Series 】

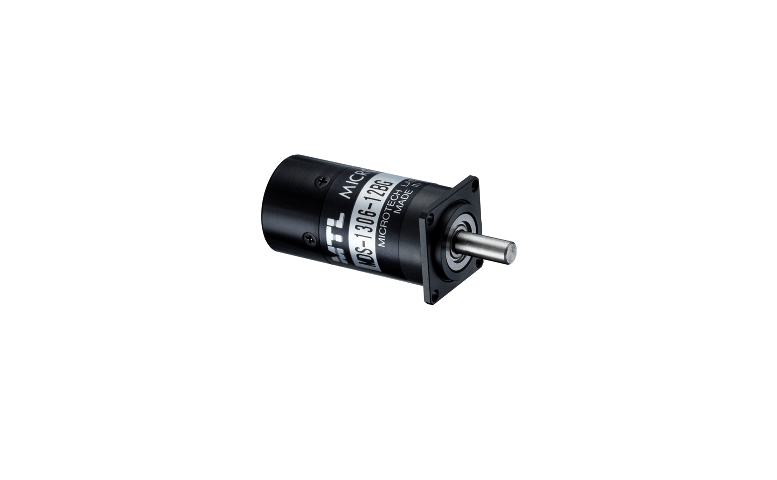

MDS13

MDS-13

世界最小ダイレクトドライブモータ

電子部品等の軽量ワークのグリッパ、
ロボットハンドに最適です。

  • 胴径：φ13mm
  • 胴長：25.4/31.4/37.4mm
  • 最大トルク:7/15/25mN･m
  • 最高速度：3000rpm
  • 最高分解能：11bit

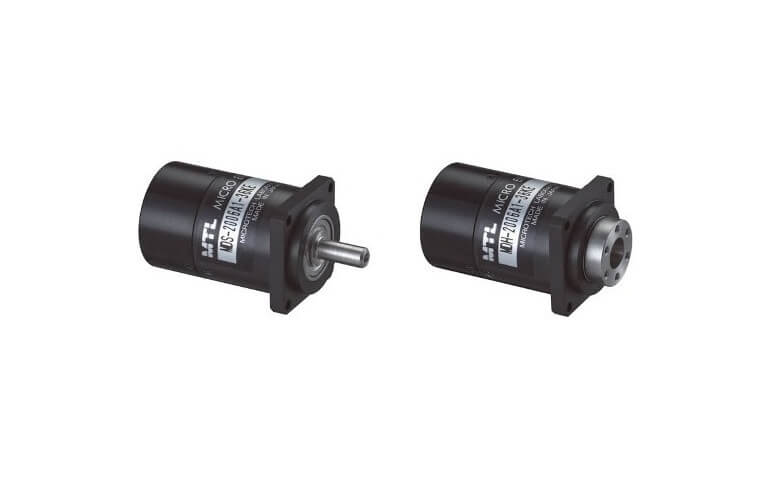

MDSMDH20

MDS/MDH-20

貫通軸サーボモータで世界最小

エンドエフェクタ(ハンド、グリッパ、Zθユニット)に最適です。

  • 胴径：φ21mm
  • 胴長：31.5/37.5/43.5mm
  • 最大トルク:40/80/120mN･m
  • 最高速度：3,000rpm
  • 最高分解能：288,000P/R、18bit
  • 中空径：φ2.6mm(MDH型のみ)

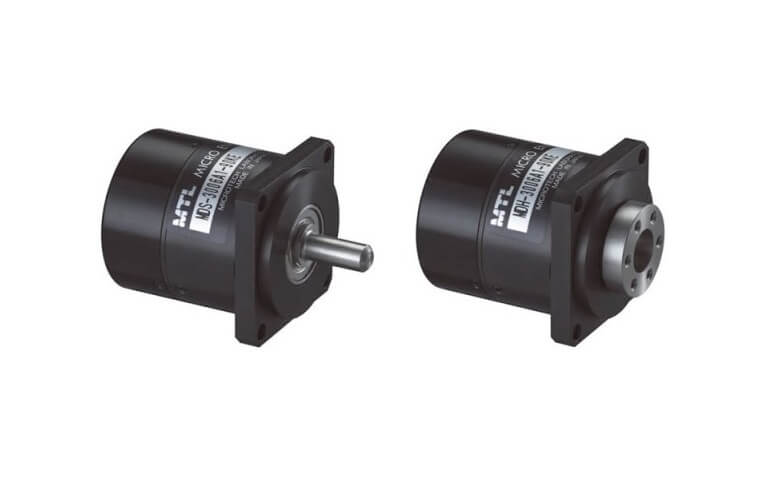

MDSMDH30

MDS/MDH-30

貫

高精度ディスペンサ、小型ジンバル駆動に最適です。

  • 胴径：φ30mm
  • 胴長：31.5/37.5/43.5mm
  • 最大トルク:140/280/420mN･m
  • 最高速度：1,000rpm
  • 最高分解能：432,000P/R、19bit
  • 中空径：φ4mm(MDH型)

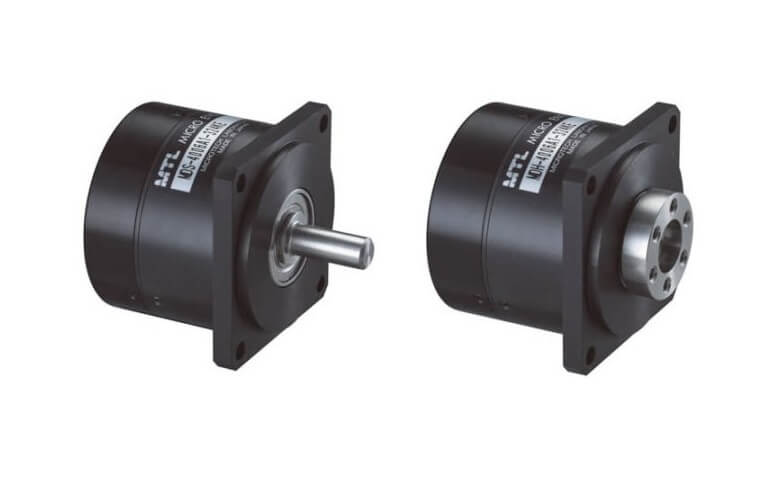

MDSMDH40

MDS/MDH-40

貫

生産設備の自動化、ロボット(手首相当)に最適です。

  • 胴径：φ40mm
  • 胴長：31.5/37.5/43.5mm
  • 最大トルク:0.33/0.70/1.0N･m
  • 最高速度：450rpm
  • 最高分解能：1,296,000P/R(4逓倍後)、20bit
  • 中空径：φ6mm(MDH型)

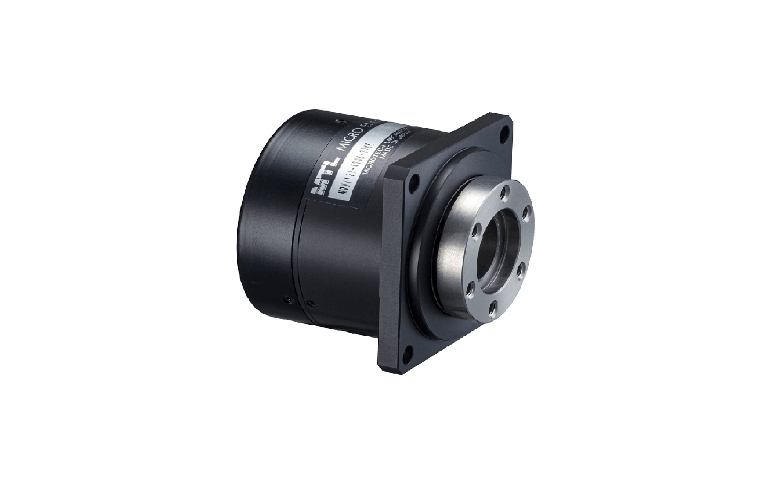

MDH12-40zu

MDH(12)-40

MDH-40の内径拡大シリーズ

φ12mmの内径にケーブル、レーザー等を配置可能です。

  • 胴径：φ40mm
  • 胴長：31.5/37.5/43.5mm
  • 最大トルク：0.33/0.70/1.0N･m
  • 最高速度：450rpm
  • 最高分解能：1,296,000P/R(4逓倍後)
  • 中空径：φ12mm

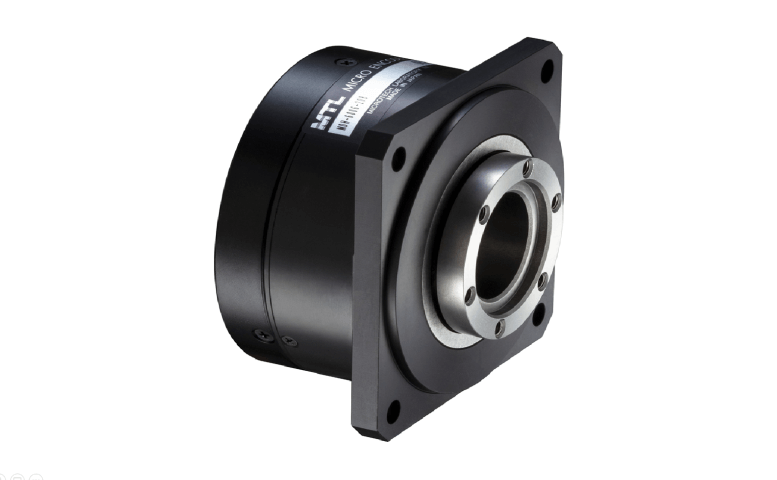

MDH60zu2

MDH-60

小型大口径中空軸

エンドエフェクタ、ロボット関節などに最適です。

  • 胴径：φ60mm
  • 胴長：31.5/37.5/43.5mm
  • 最大トルク：1.1/2.1/2.7N･m
  • 最高速度：300rpm
  • 標準分解能：2,000,000P/R、20bit
  • 中空径：φ20mm

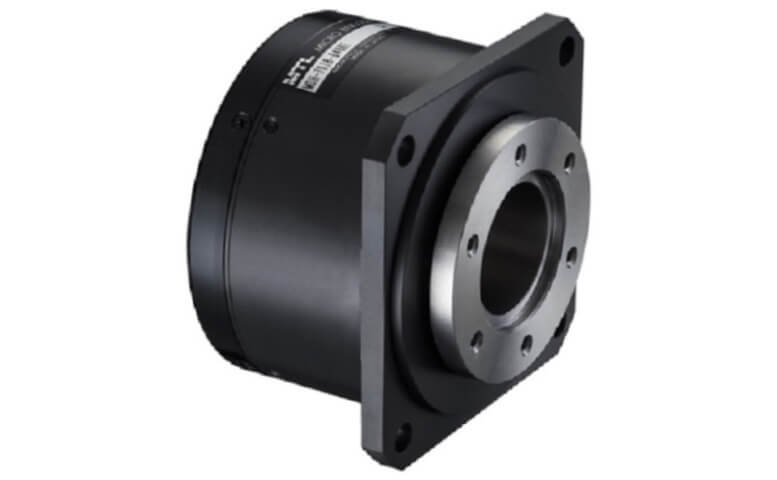

MDH-7018

MDH-70

小型大口径中空軸

ロータリーアクチュエータの代替、ロボット(肘、肩相当)に最適です。

  • 胴径：φ70mm
  • 胴長：31.5/37.5/43.5mm
  • 最大トルク：1.0/2.2/3.1N･m
  • 最高速度：200rpm
  • 最高分解能：2,592,000P/R(4逓倍後)、21bit
  • 中空径：φ25mm

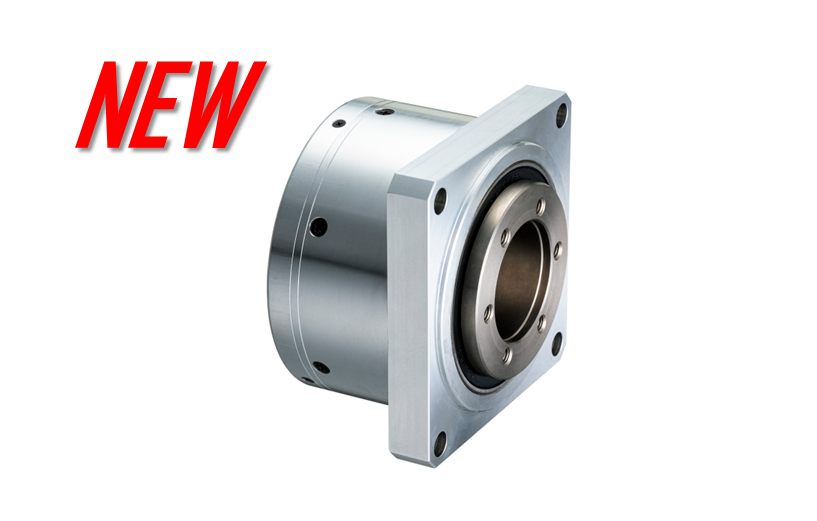

MD100samu

MDH-100

ハイパフォーマンス設計

ロボットアームの根元軸やAGVの車輪、半導体製造装置に最適です。

  • 胴径：φ100mm
  • 胴長：70mm
  • 最大トルク：10N･m以上
  • 最高速度：300rpm
  • 最高分解能：21bit
  • 中空径：φ40mm

※本製品は試作リリース品です。
　ご検討の際は別途ご相談ください。

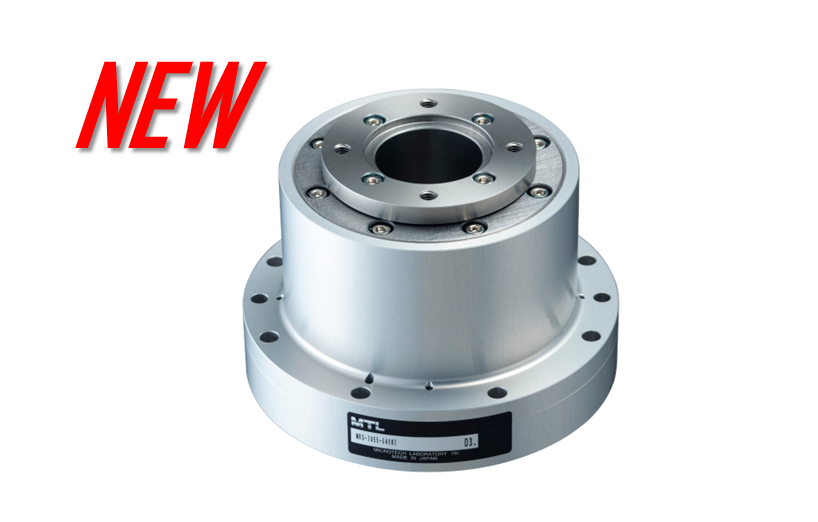

MRS70samu

MRS-70

小型高精度・ターンテーブル型DDモータ

検査テーブル駆動やピック＆プレイスエンドエフェクタθ軸駆動など多彩なアプリケーションへの適応が可能です。

  • 胴径：φ70mm
  • 胴長：44/56mm
  • 最大トルク：1.0/3.1N･m以上
  • 最高速度：200rpm
  • 最高分解能：2,592,000P/R(4逓倍後)
  • 中空径：φ25m

※本製品は試作リリース品です。
　ご検討の際は別途ご相談ください。

産業用ソリューション導入事例

（仮）半導体製造

シリアルデバイスサーバーやシリアルコンバータなど、FA業界の絶えず変化する要求に迅速かつセキュアに適応する幅広いエッジ接続ソリューションを提供しています。

（仮）制御盤製造

Moxaは幅広いコントローラとI/O製品を提供しています。Push技術によるI/O応答時間の短縮および正確なデータ収集や、制御ロジック簡素化による複数のOT/ITプロトコルのサポートにより、

（仮）エネルギー事業

Moxaのネットワークセキュリティアプライアンスは、OTとITの統合サイバーセキュリティ技術により、重要な産業資産を産業サイバーセキュリティの脅威から保護するように設計されています。

カタログダウンロード・お問い合わせ

204524

μDDモータプロダクトガイド

μDDモータが提供可能なオプションをまとめたカタログです。

※A3サイズ・よこ原稿で印刷いただくと、原寸大に近いモータのサイズがご確認いただけます。

更新日：2022年6月

μDDMcatalog2105

μDDモータカタログ

掲載内容は以下の通りです。

  • 標準ラインナップ
  • シリーズ特性例・外形寸法図
  • T-N曲線
  • 採用事例・カスタム例

※A4サイズ・たて原稿で印刷いただくと、原寸大に近いモータのサイズがご確認いただけます。

更新日：2021年5月

MC_200

ドライバカタログ

掲載内容は以下の通りです。

  • シリーズ仕様・外形寸法図
  • 接続例・システム構成

更新日：2021年6月

M_samune

三菱電機J4コラボ

カタログ

掲載内容は以下の通りです。

  • 導入例
  • μDDモータ仕様
  • コラボレーション例

更新日：2021年1月
